При обустройстве территории возле частного дома требуется возведение не только капитальных зданий или сооружений. Чаще всего, это связано с финансовым аспектом или с тем, что в закрытии всего пространства нет необходимости. В такой ситуации установка навеса из металлопрофиля своими руками будет идеальным конструктивным решением. Смонтировать такие изделия можно самостоятельно, следуя пошаговой инструкции.

Цена металлического профиля для навеса

Содержание

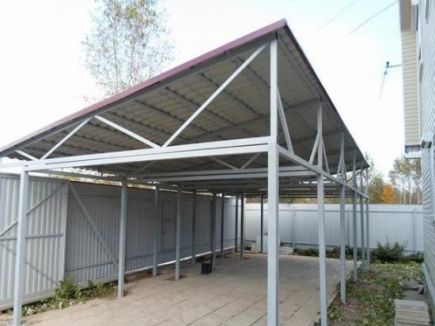

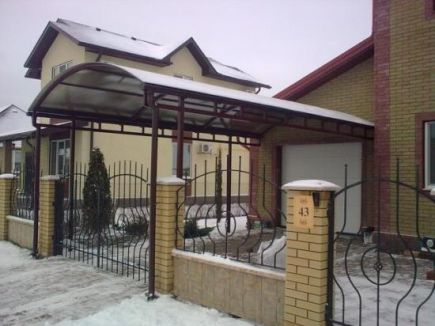

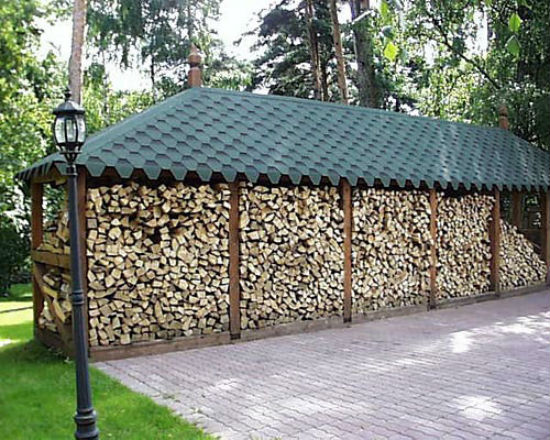

Области применения навесов из металлопрофиля

Виды навесов по разновидностям конструкции

Небольшие навесы – козырьки, открытые беседки, жаровни с крышей.

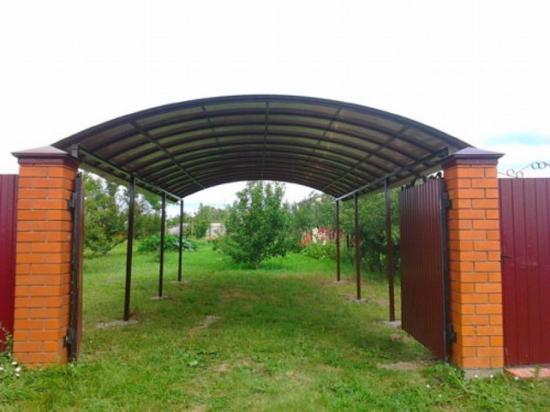

Отдельно стоящие навесы (например, над парковкой).

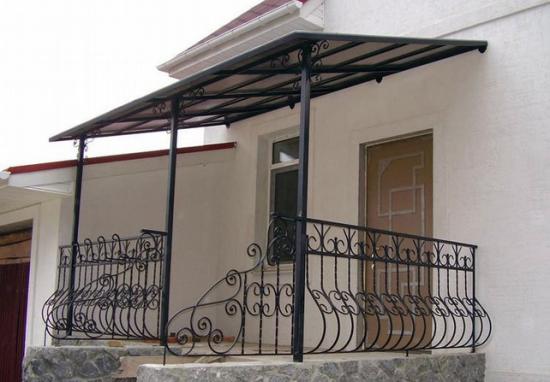

Смешанные навесы – различные пристройки к зданиям (частному дому, гаражу). В большинстве случае либо профлист обозначает границы террасы, либо устанавливается над хозяйственными постройками.

Самой распространенной и простой конструкцией является навес с одним скатом. Металлопрофиль закрепляют на каркас и опорные столбы. Угол наклона навеса выбирается в зависимости от площади и размеров изделия. Если односкатный профлист примыкает к основному зданию, то его крепят к нему высокой частью. При качественных монтажных работах вы сможете сберечь финансы на установке водоотводящей системы на здании - влага будет стекать по навесу, и стены здания не намокнут.

Для стоек можно использовать любые материалы, наиболее универсальным является пустотелый металлический профиль. Благодаря своим качествам, он легкий и жесткий одновременно.

Для обустройства навеса применяют поликарбонатные листы, плотную полиэтиленовую пленку, стекло-триплекс или профнастил из металла.

Назад к содержанию

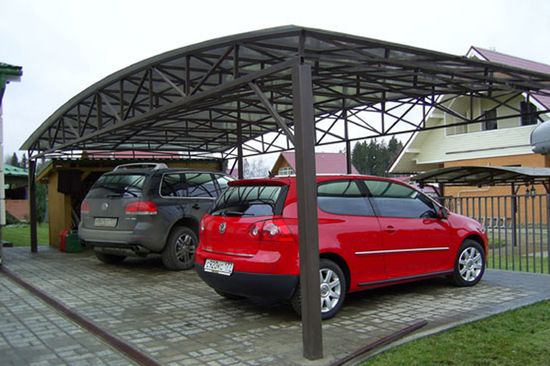

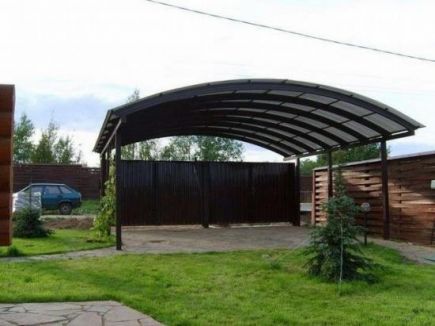

Плюсы козырьков из профнастила

Основа материала – оцинкованная сталь, которая отличается долгим сроком эксплуатации. Для защиты от ржавчины достаточно регулярно обрабатывать изделие антикоррозийным составом.
Устойчивость к высоким и низким температурам, высокая износостойкость, не подвержен воздействию ультрафиолета.
Материал не горючий.
Невысокая цена.
Имеет стандартно используемые размеры, удобен в монтаже.
Привлекательный внешний вид профлисту придает полимерное покрытие. Вы можете выбрать цвет из более чем 200 оттенков.

Назад к содержанию

Расчет навеса из металлопрофиля

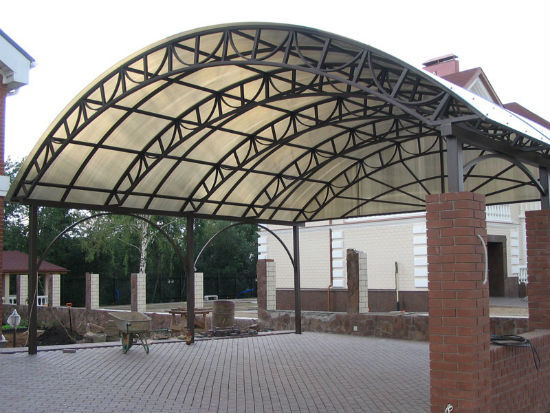

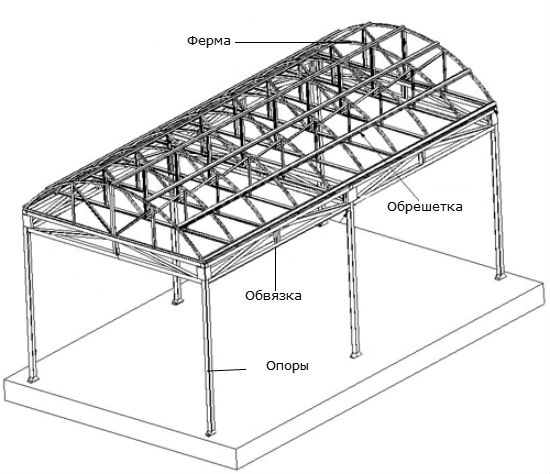

Схема навеса состоит из следующих частей:

Основание
Каркас из металла
Крыша.

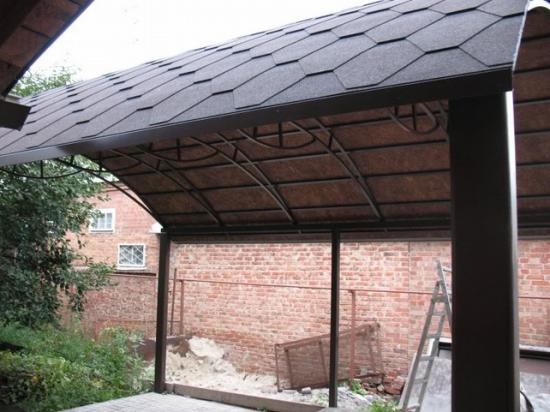

Для стоек чаще всего используют металлический профиль круглой или квадратной формы. По верхней границе стоек делают обвязку из металлического проката или нижний ярус фермы, что придаст геометрии навеса устойчивость.

Детали изделия крепятся сваркой, а сборные конструкции – на шайбы и болты.

Чем больше площадь навеса, тем больше стоек и профнастила потребуется для его изготовления. Сечение металлического профиля зависит от количества осадков: при небольшом уровне устанавливают квадратные столбы сечением 2,5 см, а фермы делают из профиля сечением 2 см. Для местностей с высоким уровнем осадков, сечение материалов нужно увеличить.

Назад к содержанию

Заливка фундамента

На подготовительном этапе нужно разметить площадку под конструкцию при помощи колышек и шнура, проверяя углы и размеры сторон.
После этого снимают верхнюю часть грунта и выкапывают углубления под опоры глубиной 50- 70 см. Если почва имеет неровный ландшафт или подвижные грунты (глина, болотистые участки), рекомендуется устанавливать фундамент на сваях.
На дно площадки засыпается слоями не менее 10 см каждый щебенка и песок, затем слои тщательно утрамбовывают виброплитой или подручными средствами.
Изготавливается арматурный каркас, и обрешетка площадки для заливки бетонной смеси. Ячейки сетки обычно делают размером 10 на 10 см или 20 на 20 см. Арматуру закрепляют на боковинах обрешетки так, чтобы она на 5 см находилась выше уровня дна.
По всей площадке равномерно заливается бетон толщиною не менее 10 см.

Назад к содержанию

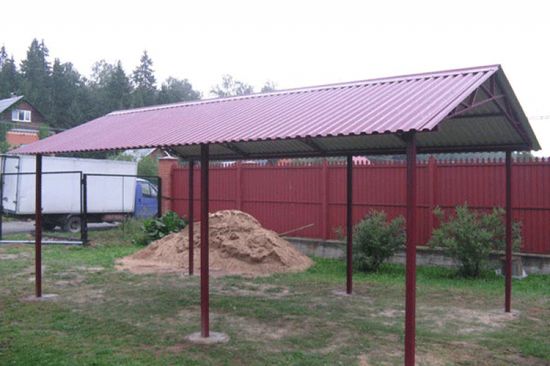

Установка опорных столбов

Опорные стойки размещают друг от друга на расстоянии от 1,5 до 2 метров. Если навес будет одной стороной прилегать к основному зданию, то столбы также устанавливают около стены здания либо, при отсутствии технической возможности, крепят длинными анкерными болтами на капитальную стену здания балку – опору для будущего каркаса.

Последовательность установки

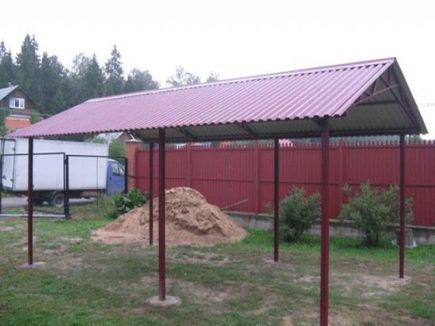

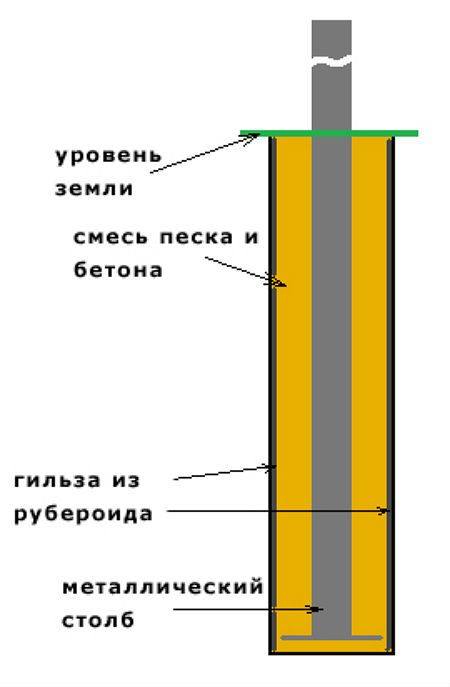

На дно выкопанных ям по углам площадки наливают бетонную смесь до уровня 10 см.
Затем закрепляют металлические столбы, выравнивая их вертикально, и доливают бетон до уровня грунта.
Для жесткости устанавливают подпорки из дерева или металла.
После отвердевания бетона, столбы подпиливают до нужной высоты и укрепляют металлической обвязкой.

Назад к содержанию

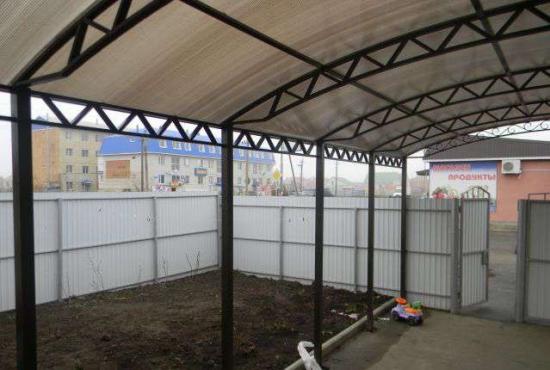

Изготовление каркаса (фермы) из профлиста

Стропила навеса (фермы), испытывают основную нагрузку на конструкцию под влиянием осадков и ветра. Поэтому на начальном этапе нужно точно рассчитать толщину профиля, который будет использоваться для изготовления ферм.

Обычный уклон для навеса составляет 15-25 градусов.

Основные требования к стропильной системе

Нельзя применять некачественный профиль с трещинами, расслоениями материала, крупными включениями в металле.
Профили нужно скреплять углеродной или аргонной сваркой.
Для крепежа стропил используют болты класса прочности 5.8.

Стропила удобнее собирать на земле, а затем поднимать для установки на каркасе. Для придания формы металлопрофилю применяют специальное оборудование или гнут его вручную по заранее изготовленному жесткому шаблону.

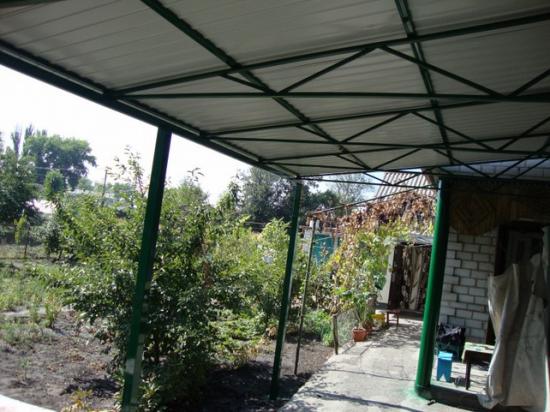

Фермы крепят через каждый метр, фиксируя их ребрами жесткости. Затем стропила выравнивают по размеру и приваривают. После сварки фермы поднимают на верхнюю часть каркаса и закрепляют на обвязке болтами или сваркой.

Назад к содержанию

Обработка фермы

Готовую конструкцию полностью зачищают наждачной бумагой для удаления ржавчины и окалины. Такая обработка повысит сцепление металла перед финишной покраской.
Металл требуется полностью обезжирить растворителем, а потом загрунтовать. Грунтовка убережет поверхность от разрушения и намного уменьшит количество краски, в том числе, если краска не плотная по консистенции. Для светлых оттенков колера выбирайте белую грунтовку, для ярких – темную. Универсальный оттенок грунтового состава – светло-серый.
Для молотковой краски нужен один слой грунтовки, для краски по металлу требуется два слоя.
Для окрашивания используют кисточки, валики или специальный распылитель для краски. Благодаря краскопульту вы сможете ускорить процесс нанесения и дополнительно сократить потребление краски, а слой покрытия будет равномерным.

Назад к содержанию

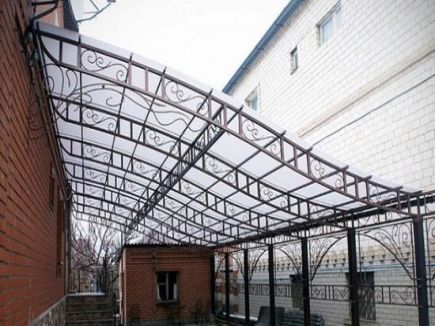

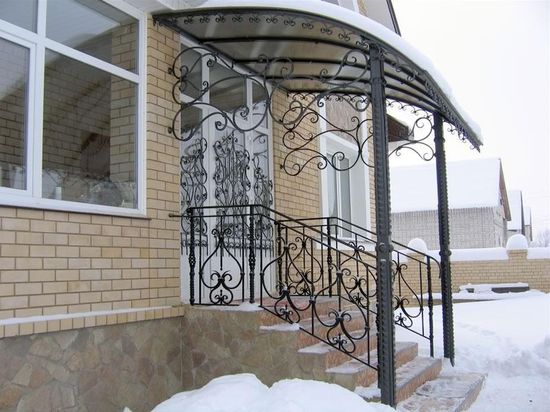

Монтаж поликарбоната на каркас навеса

Для металлических козырьков рекомендуется использовать сотовый поликарбонат.

Материал легко нарезается углошлифовальной машинкой, края изделия обрабатывают наждачной бумагой. На металлопрофиль поликарбонат крепят термошайбами или специальным профилем.

Термошайбы обеспечивают надежную точечную фиксацию. В материале делаю отверстия чуть большего диаметра, чем ножка шайбы, затем продевают резиновый уплотнитель и вдевают деталь в отверстие до защелкивания. Уплотнитель предотвратит попадание влаги и грязи внутрь крепежа.

Следуя данной инструкции, для Вас не составит проблем своими руками изготовить навес из профнастила. Или Вы всегда можете обратиться за этой услугой к нам.
